產品名稱：D971電動智能調節蝶閥[ 2019-12-27 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、D971電動智能調節蝶閥【產品介紹】

D971電動智能調節蝶閥有開關型和智能型二種，蝶閥與角行程執行機構配套，通過輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

二、D971電動智能調節蝶閥【執行標準】

設計規范：GB/T 17213.1
結構長度：GB/T15188.2
試驗與檢驗：GB/T 13927
法蘭連接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
產品標識：GB/T 12220
供貨規范：JB/T 7928

三、D971電動智能調節蝶閥主要【技術參數】


公稱通徑DN	50	65	80	100	125	150	200	250	300	350	400
流量系數(Kv)	110	180	232	368	656	735	1240	2025	2712	3875	503
公稱壓力(MPa)	1.0，1.6，2.5MPa
閥體可選材質	HT200、WCB、CF8,CF3,CF3M,CF8M
蝶板可選材質	HT200鍍鎳、CF8,CF3,CF3M,CF8M
閥座可選材質	軟密封：三元乙丙橡膠、聚四氟乙烯；硬密封：304、316
介質溫度(℃)	軟密封：≤80(橡膠),≤150(聚四氟乙烯)；硬密封:≤450
流量特性	快開型
動作范圍	0－90°
允許壓差△P	小于公稱壓力
泄漏量Q	軟密封：零泄露；硬密封：按GB/T4213－92 IV級
環境溫度(°C)	－20～60
基本誤差>	±2.5%
回差	±2.5%
死區	1%
可調范圍	250:1 350:1
配用執行機構	可選配PSR、3810R、3410R、DTR部分回轉電動執行機構

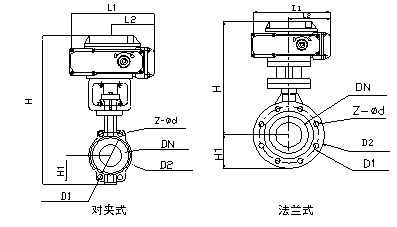

四、D971電動智能調節蝶閥主要【外形尺寸】

外形尺寸
公稱通徑DN	L	H	H1	D2	Z-фd	D1	L1	L2
50	43	452	80/112	120/125	4-18	165	208	120
65	46	475	88/115	136/145	4-18	185	208	120
80	46/49	516	96/120	160	8-18	200	208	120
100	52/56	551	115/140	185	8-18	220	208	120
125	56/64	566	128/170	210	8-18	220	208	120
150	56/70	606	140/180	240	8-22	285	256	156
200	60/71	731	175/210	295	8-22	340	256	156
250	68/76	778	202/240	355	12-22	395/405	256	156
300	78/83	830	242/290	410	12-22	445/460	256	156
350	78/92	996	266/320	470	16-22	505/520	346	156
400	102	1058	298/350	515/525	16-26	565/580	346	156

ZAJD型法蘭電動調節蝶閥外形尺寸
公稱通徑DN	L	H	H1	D2	D1	Z-фd	L1	L2
50	108	539	825/112	165	125	4-18	208	120
65	112	554	925/115	185	145	4-18	208	120
80	114	569	100/120	200	160	8-18	208	120
100	127	614	110/138	220	180	8-18	208	120
125	140	649	125/164	250	210	8-18	208	120
150	140	725	1425/175	285	240	8-22	256	156
200	152	835	170/208	340	295	8-22/2-22	256	156
250	165	890	1925/243	395/405	350	12-22/12-26	256	156
300	178	995	2225/283	445/460	400	12-22/12-26	256	156
350	190	1155	2525/310	505/520	460	16-22/16-26	ā?346	156
400	216	1225	2825/340	565/580	515	16-26/16-30	346	156

注：表中數據XX/XX，“H1”為軟密封/硬密封；“D1、D2”為壓力1.0Mpa/1.6Mpa

五、D971電動智能調節蝶閥【結構圖片】

六、D971電動智能調節蝶閥【型號說明】

Z	A	J	D	71	F	16	P	G
自控閥門	執行機構類型：	位移特征：	閥門代號：	連接形式：	密封面材料：	公稱 壓力：	閥體材質：	溫度類型：
	D：表示PS系列	R：表示角行程	Q：表示球閥	41：表示法蘭	F：表示聚四氟乙烯	16：表示1.6MPa	C：表示碳鋼	G：表示中溫型
	R：表示3810系列	L：表示直行程	D：表示碟閥	11：表示絲扣	H：表示金屬硬密封	25：表示2.5MPa	P：表示不銹鋼	常溫省略不標示
	A：DTR系列		V：表示V形球閥	71：表示對夾式	X：表示橡膠	40：表示4.0MPa	R：表示316不銹鋼
						64：表示6.4MPa	F46：表示閥體襯四氟

聲明：本文中所有文字、數據、圖片均適用于參考，ZARD型智能電動調節蝶閥的具體性能參數、結構尺寸參數、價格等詳情，請聯系我們的銷售、技術工程師，電話：021-64162222。
