對夾式蝶閥D71X-10C DN125產品規格尺寸及選型樣冊
[ 2024-11-06 ]

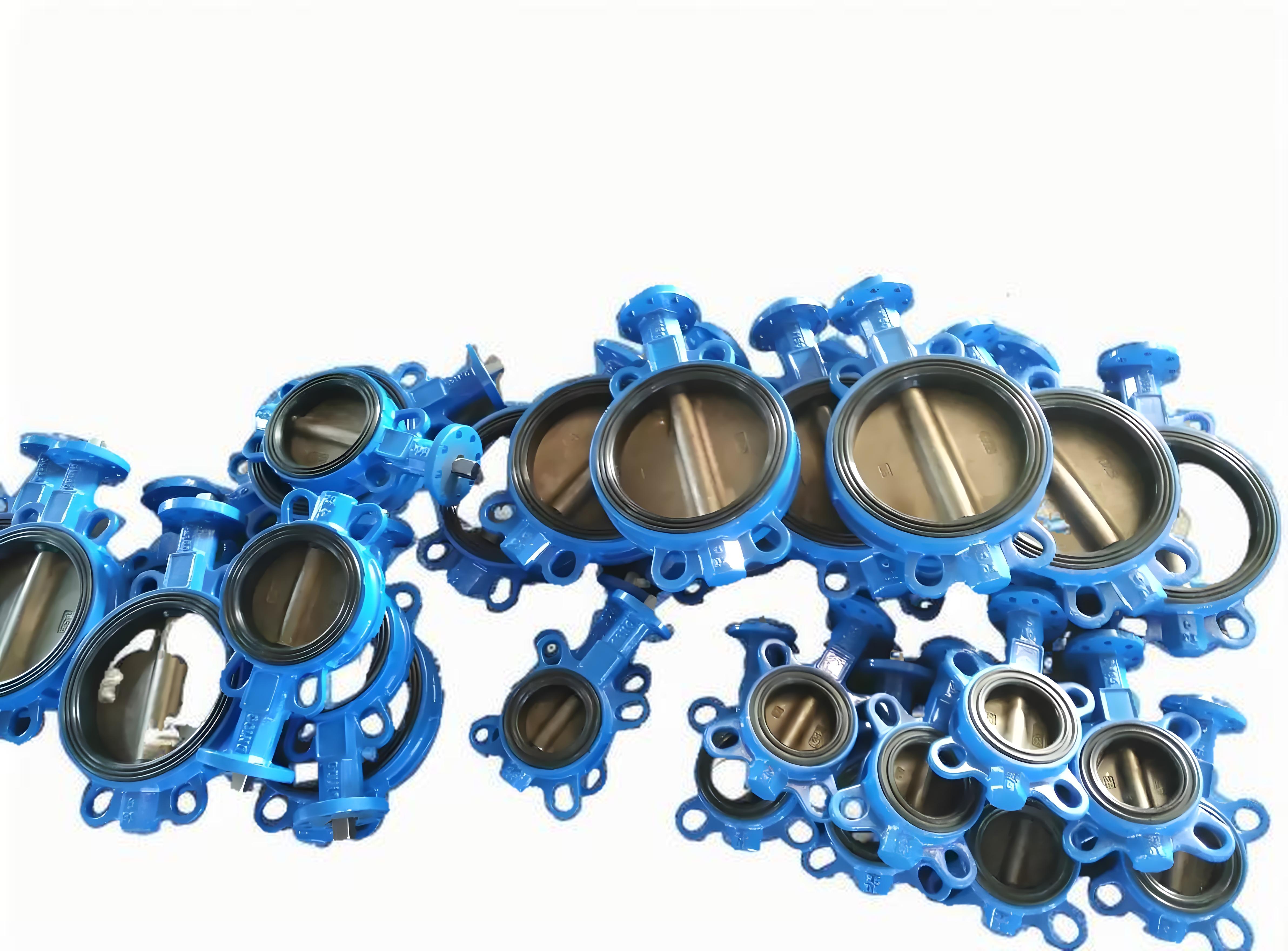

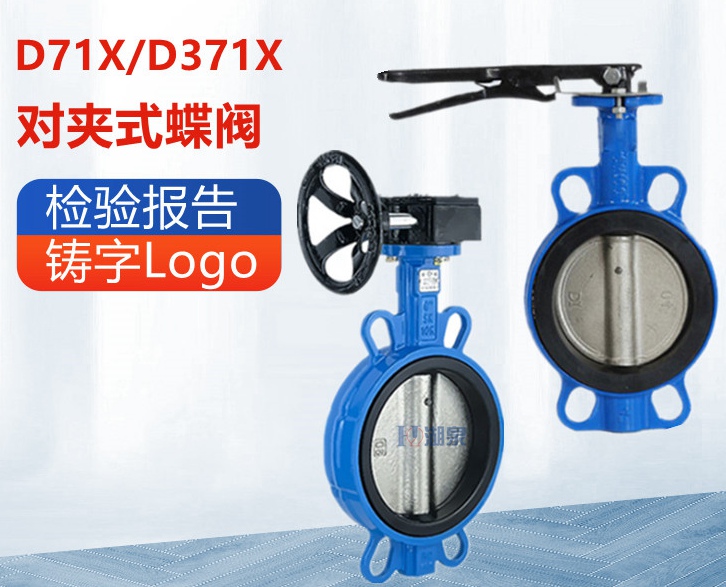

D71X-10C DN125對夾式蝶閥是一種手動軟密封中線蝶閥，適用于石油、化工、冶金、水電等領域。該蝶閥的蝶板安裝在管道的直徑方向，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°，旋轉到90°時閥門全開。
- 密封形式：采用軟密封結構，密封材料通常為橡膠或聚四氟乙烯。
- 適用溫度：適用于溫度≤120℃的環境。
- 材質：閥體材料可以是球墨鑄鐵、鑄鋼、碳鋼等，蝶板和閥桿材料可以是鑄鋼、不銹鋼等。
D71X-10C DN125對夾式蝶閥廣泛應用于食品、醫藥、化工、石油、電力、輕紡、造紙等行業的給排水和氣體管道上，用于調節流量和截流介質。具體價格根據訂貨量有所不同，不同的廠家價格也不一樣的。安裝時需確保閥門的旋轉角度在0°~90°之間，全開時為90°，全閉時為0°。維護時需定期檢查密封圈和閥桿的磨損情況，確保閥門在各種工況下都能正常工作。
|
型號 |
D71X-6 |
D71X-10 |
D71X-16Q |
|
|
工作壓力（MPa） |
0.6 |
1.0 |
1.6 |
|
|
適用溫度（℃） |
-20～80 |
|||
|
適用介質 |
水、油品、海水、蒸汽及各類有機溶劑 |
|||
|
材料 |
閥體 |
灰鑄鐵 |
球墨鑄鐵 |
|
|
閥板 |
灰鑄鐵 |
灰鑄鐵 |
||
|
閥桿 |
不銹鋼 |
不銹鋼 |
||
|
密封面 |
NBR、EPDM |
氟橡膠 |
||
|
填料 |
V形組合密封圈、柔性石墨 |
|||
主要外形和連接尺寸
| 公稱通徑 | L | 0.6MPa | 1.0MPa | 1.6MPa | H | H1 | |||
| D1 | Z-d | D1 | Z-d | D1 | Z-d | ||||
| D71X-6 D71X-10 D71X-16 D71X-16C D371X-6 D371X-10 D371X-16 D31X-16C D671X-6 D671X-10 D671X-16 D671X-16C D971X-6 D971X-10 D971X-16 D971X-16C | |||||||||
| 50 | 43 | 110 | 4-14 | 120 | 4-23 | 120 | 4-23 | 160 | 80 |
| 65 | 46 | 130 | 4-14 | 136 | 4-26.5 | 136 | 4-26.5 | 175 | 88 |
| 80 | 46 | 150 | 4-18 | 160 | 4-18 | 160 | 4-18 | 180 | 96 |
| 100 | 52 | 170 | 4-18 | 185 | 4-24.5 | 185 | 4-24.5 | 200 | 115 |
| 125 | 56 | 200 | 4-18 | 215 | 4-23 | 210 | 4-23 | 213 | 128 |
| 150 | 56 | 225 | 4-18 | 238 | 4-25 | 238 | 4-25 | 225 | 140 |
| 200 | 60 | 280 | 4-18 | 295 | 4-25 | 295 | 4-25 | 260 | 175 |
| 250 | 68 | 335 | 4-18 | 357 | 4-29 | 357 | 4-29 | 290 | 202 |
| 300 | 78 | 395 | 4-23 | 407 | 4-29 | 407 | 4-29 | 330 | 242 |
| 350 | 78 | 445 | 4-23 | 467 | 4-30 | 467 | 4-30 | 360 | 266 |
| 400 | 102 | 495 | 4-23 | 515 | 4-26 | 525 | 4-26 | 390 | 298 |
| 450 | 114 | 550 | 4-23 | 565 | 4-26 | 585 | 4-26 | 410 | 315 |
| 500 | 127 | 600 | 4-23 | 620 | 4-26 | 650 | 4-26 | 430 | 348 |
| 600 | 154 | 705 | 4-25 | 725 | 4-30 | 770 | 4-30 | 490 | 400 |
| 700 | 165 | 810 | 4-25 | 840 | 4-30 | 840 | 4-30 | 550 | 520 |
| 800 | 190 | 920 | 4-30 | 950 | 4-34 | 950 | 4-34 | 610 | 591 |
| 900 | 203 | 1020 | 4-27 | 1050 | 4-30 | 1050 | 4-30 | 680 | 660 |
| 1000 | 216 | 1120 | 4-30 | 1160 | 4-30 | 1170 | 4-30 | 730 | 670 |
| 1200 | 254 | 1340 | 4-45 | 1380 | 4-45 | 1390 | 4-45 | 835 | 780 |
| 1400 | 270 | 1560 | 4-45 | 1590 | 4-45 | 1590 | 4-45 | 960 | 895 |
| 1600 | 318 | 1760 | 4-52 | 1820 | 4-52 | 1820 | 4-52 | 1200 |
1020
|
