dn80高溫蒸汽電動法蘭截止閥的技術要求

[ 2021-10-26 ]

上海湖泉閥門集團有限公司是一家生產J941H dn80高溫蒸汽電動法蘭截止閥的生產廠家，它的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。湖泉閥門J941Hdn80電動法蘭式截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。湖泉閥門電動截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。

上海湖泉閥門dn80高溫蒸汽電動法蘭截止閥技術要求有哪些呢
J941H-10C電動截止閥工作環境：
截止閥環境溫度：-20~ 60℃ （特殊訂貨-40~ 80℃）。
防護等級：IP55 （特殊訂貨IP65、IP67）。
相對濕度：≤95%（25℃時）。
工作制：短時10分鐘（特殊訂貨30分鐘）。
電源：常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）；
防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）
單相220V、110V（50Hz 、60Hz）
dn80電動截止閥

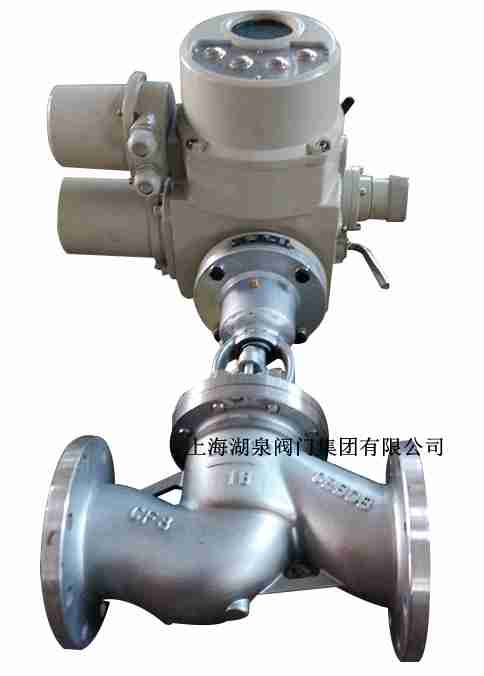

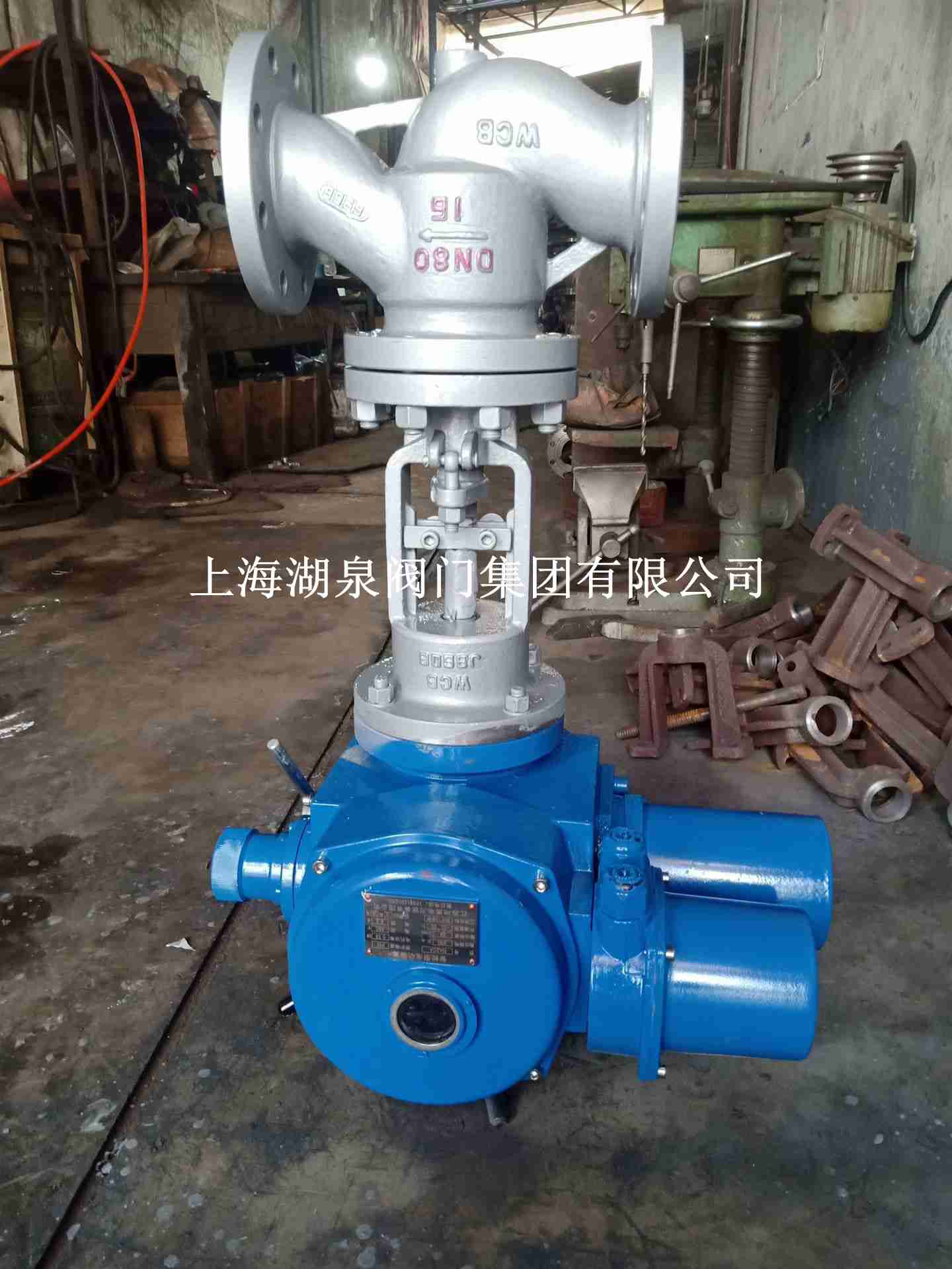

湖泉閥門J941H-40C DN80戶外標準開關 型碳鋼材質 法蘭式電動截止閥型號
J41H-16CP DN300/J41H-16CP DN350/J41H-16CP DN400/J41H-25CP DN40/J41H-25CP DN50/J41H-25CP DN65/J41H-25CP DN80/J41H-25CP DN100/J41H-25CP DN125/J41H-25CP DN150/J41H-25CP DN200/J41H-25CP DN250/ J41H-25CP DN300/J41H-25CP DN350/J41H-25CP DN400/J41H-10CP DN40/J41H-10CP DN50/J41H-10CP DN65/J41H-10CP DN80/J41H-10CP DN100/J41H-10CP DN125/J41H-10CP DN150/J41H-10CP DN200/J41H-10CP DN250/ J41H-10CP DN300/J41H-10CP DN350/J41H-10CP DN400/J41H-16CP DN40/J41H-16CP DN50/J41H-16CP DN65/J41H-16CP DN80/J41H-16CP DN100/J41H-16CP DN125/ J41H-16CP DN150/J41H-16CP DN200/J41H-16CP DN250/J41H-16CP DN300/ J41H-16CP DN350/J41H-16CP DN400/J41H-25CP DN40/J41H-25CP DN50/J41H-25CP DN65/J41H-25CP DN80/J41H-25CP DN100/J41H-25CP

公稱壓力	1.6	2.5	4.0	6.4	10.0	16.0
強度試驗	2.4	3.8	6.0	9.6	15.0	24.0
水密封試驗	1.8	2.8	4.4	7.0	11.0	18.0
上密封試驗	1.8	2.8	4.4	7.0	11.0	18.0
氣密封試驗	0.5-0.7

.6MPa	DN	L	D	D1	D2	b	n-φd	H	Do	重量
凸面法蘭RFJ941WJ941YJ941WJ941FJ941N 16C16P16R16I	10	130	90	60	40	14	4-14	198	120	4.9
	15	130	95	65	45	14	4-14	218	120	5.3
	20	150	105	75	55	14	4-14	258	140	7.0
	25	160	115	85	65	14	4-14	275	160	7.4
	32	180	135	100	78	16	4-18	280	180	8.3
	40	200	145	110	85	16	4-18	330	200	12.6
	50	230	160	125	100	16	4-18	350	240	14
	65	290	180	145	120	18	4-18	400	280	22.7
	80	310	195	160	135	20	8-18	355	280	29
	100	350	215	180	155	20	8-18	415	320	32.8
	125	400	245	210	185	22	8-18	460	360	79.5
	150	480	280	240	210	24	8-23	510	400	93
	200	600	335	295	265	26	12-23	710	400	179
	250	622	405	355	320	30	12-25	786	450	441
	300	698	460	410	375	30	12-25	925	500	646
