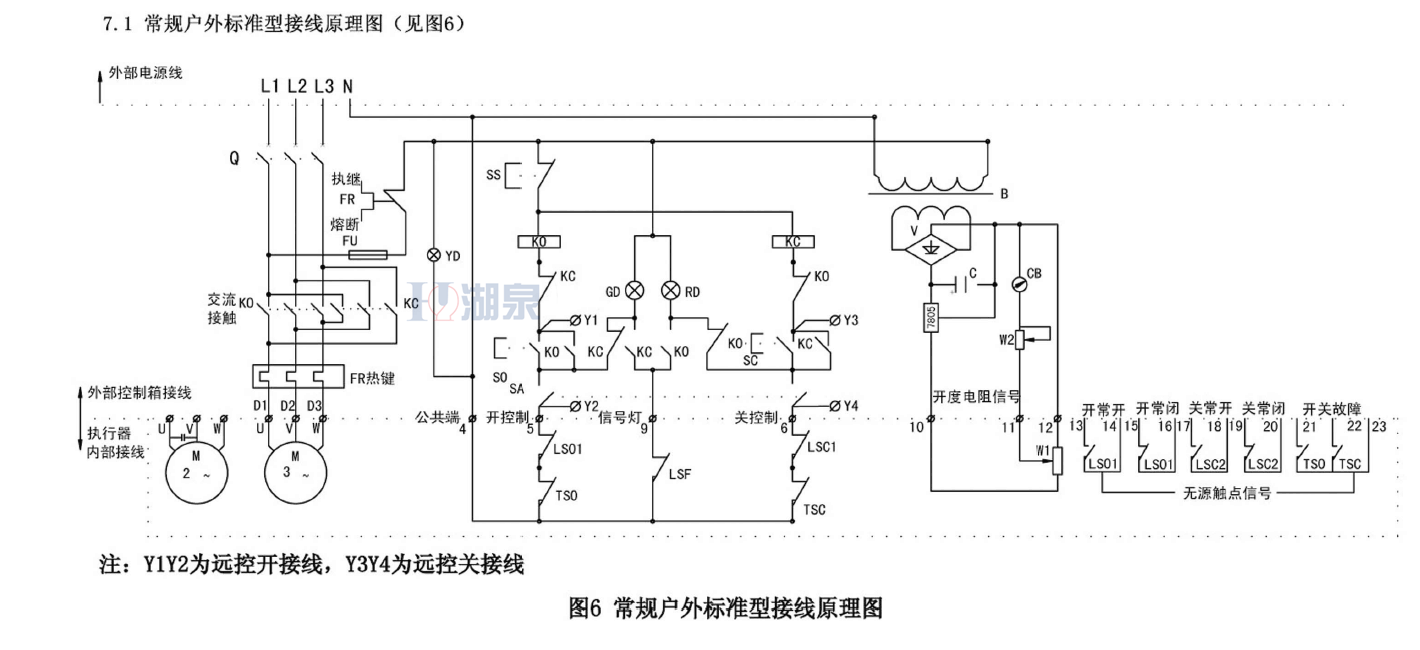

開關型電動閥門有源和無源的區別？什么是有源觸點信號？什么是無源觸點信號？觸點信號就是開關信號。開關量信號，很簡單的概念，就是1，與0的嘛。就是獨立開關的開/閉狀態，不連接任何其它電源或地,就好象普通的開關一樣,接通就有信號輸出了。用來顯示開啟和關閉的。很簡單的，輸入輸出的信號就是通電與斷電的 。如工控中的PLC之數字量，就是開關量。他與有源無源，不是一個概念的。在模擬電子里有個有源與無源的概念。顧名思義，就是產生信號的源頭是否本身能夠提供電源的。有的開關信號自身具有開關輸出，動作既有信號，比如接近開關、光電開關等。這就是有源觸點。有的開關信號自身不具有電源輸出，即使動作也未必有信號輸出，比如家里的燈開關。雖然動作了，但如果沒有外界提供信號，等于沒有信號。這就是無源觸點。

從接線上來說，有源接點外部提供電源。就拿氨氣報警器來說，直流電源+220V通過開關量接點接輸入端，-220V直接接開關量輸入公共端子。無源接點為裝置內部提供帶3KV隔離耐壓的48V的直流電源，由于開關量輸入公共端通過開關量接點接輸入端。 有源接點信號：是系統接收或輸出一個帶電壓的開關量信號。無源接點信號：系統接收或輸出一個不帶電壓的開關量信號。有源接點常用在需要現場驅動的觸點開關 往往現場有線圈的，有電源才能傳輸正確的信號，無源接點用在現場只是表示通或斷不需要電源來驅動它。

電動執行器有源信號和無源信號對比有源信號和無源信號的區別有哪些呢？有源節點和無源節點又是什么意思呢？下面，就跟著上海申弘閥門來一起了解一下“有源和無源”的相關知識吧！電動裝置一般分標準電動頭，無源電動頭，和智能電動裝置三種。標準閥門電動裝置就是有源，直接靠220V開關控制閥門的開關無源電動裝置就是在220V下，靠輸入的開關信號控制閥門的開關智能型電動裝置是DC12V，是靠單片機控制工作了，有輸入信號，還有輸出反饋信號。

電動執行器有源信號和無源信號對比有源信號和無源信號
有源信號、無源信號一般是針對電流信號而言，如4~20mA。
有源、無源是看提供4~20mA信號的那臺設備是否有獨立的工作電源線，如果有（AC220V或DC24V），則它輸出的信號為有源信號，否則為無源信號。
1.無源節點的定義：無源開關；具有閉合和斷開的2種狀態；2個節點之間沒有極性，可以互換；常見的無源節點信號有：（1）各種開關如：限位開關、行程開關、腳踏開關、旋轉開關、溫度開關、液位開關等；（2）各種按鍵；（3）各種傳感器的輸出，如：環境動力監控中的傳感器：水浸傳感器、火災報警傳感器、玻璃破碎、振動、煙霧和凝結傳感器；（4）繼電器、干簧管的輸出；
2.電動執行器有源信號和無源信號對比有源節點的定義是：有源開關；具有有電和無電的2種狀態；2個接點之間有極性，不能反接；常見的有源節點信號是：（1）把以上的干節點信號，接上電源，再跟電源的另外一極，作為輸出，就是有源節點信號；工業控制上，常用的濕節點的電壓范圍是DC0～30V，比較標準的是DC24V；AC110～220V的輸出也可以是有源節點，盡管這樣做比較少。

電動執行器有源信號和無源信號對比有源節點和無源節點
1、無源節點的定義：
無源開關，具有閉合和斷開的兩種狀態；2個節點之間沒有極性，可以互換。
常見的無源節點信號有：
1.各種開關如：限位開關、行程開關、腳踏開關、旋轉開關、溫度開關、液位開關等；
2.各種按鍵；
3.各種傳感器的輸出，如：環境動力監控中的傳感器：水浸傳感器、火災報警傳感器、玻璃破碎、振動、煙霧和凝結傳感器；
4.繼電器、干簧管的輸出。
2、有源節點的定義：
有源開關，具有有電和無電的兩種狀態；2個接點之間有極性，不能反接。
常見的有源節點信號是：
把以上的干節點信號，接上電源，再跟電源的另外一極作為輸出，就是有源節點信號。
工業控制上，常用的濕節點的電壓范圍是DC0～30V，比較標準的是DC24V；AC110～220V的輸出也可以是有源節點，盡管這樣做比較少。

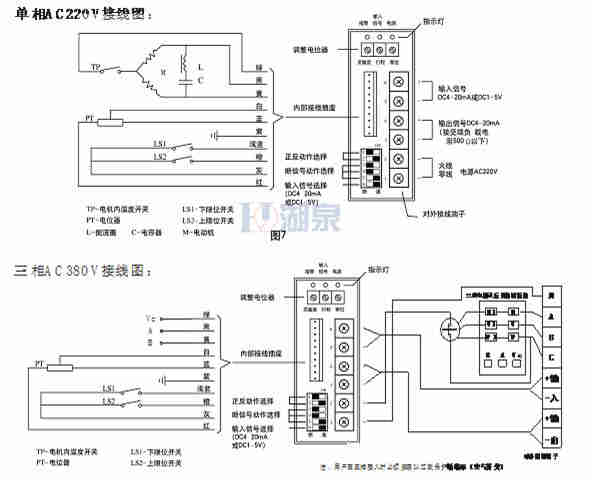

有源電動執行器與無源的區別
電動裝置一般分標準電動頭，無源電動頭，和智能電動裝置三種。
標準閥門電動裝置就是有源，直接靠220V開關控制閥門的開關
無源電動裝置就是在220V下，靠輸入的開關信號控制閥門的開關
智能型電動裝置是DC12V，是靠單片機控制工作了，有輸入信號，還有輸出反饋信號。
有源信號與無源信號的區別：
比方說用一個開S控制一個12VDC繼電器K的線圈，K的觸點兩端標1、2。
那么：
1、開關S的上端接12VDC，下端輸出的“信號”就是“有源信號”；
2、繼電器K動作，1、2觸點作為“信號”提供給其它設備，就是“無源信號”（不與電源相關） 源的的信號輸出不需要DCS給電壓就可以直接將反饋信號送至DCS。
而無源的電動執行器的信號輸出則需要DCS提供電壓才能使用
